13 如何为 ag_driver 录制一个 PCAP 文件

13.1 使用 WireShark 抓包

13.1.1 选择网卡

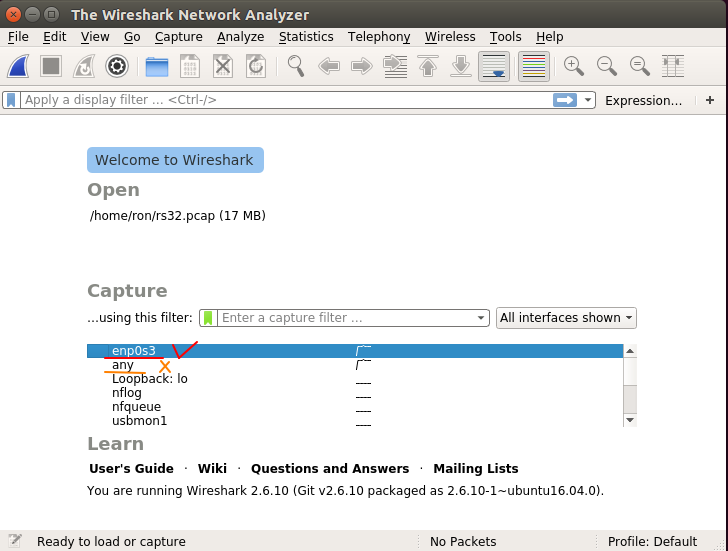

打开 WireShark 的第一步，是选择在哪个网卡抓包。这里选择的网卡是 enp0s3。

• 不要选择 any，这样录制的 PCAP 文件，协议为 linux cooked capture。这不是 Ethernet 格式，ag_driver 不能识别。

• 如果雷达支持 VLAN，可以选择在物理网卡上还是在虚拟网卡上抓包。在前者抓包带 VLAN 层，在后者抓包则不带。

使用如下的网络工具，可以确定网卡的名字。

• ipconfig - Windows平台

• ifconfig - Linux平台

13.1.2 抓包

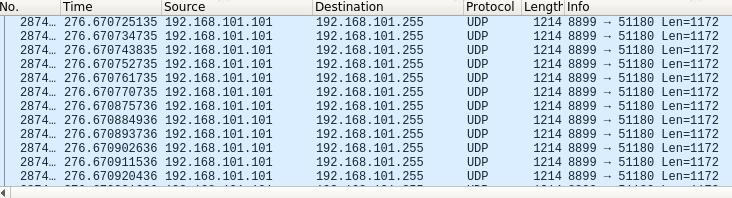

指定了网卡，就可以抓包了。

13.1.3 导出 PCAP 文件

13.1.3.1 过滤掉不要的包

导出 PCAP 文件时，你可能希望只保留 MSOP/DIFOP Packet。指定过滤条件就可以了。

例如，下面过滤条件指定了端口 51180 和 7788 进行过滤。

udp.dstport == 51180 or udp.dstport == 7788

13.1.3.2 导出所有包

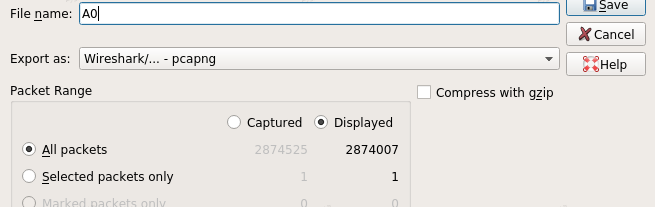

选择菜单 File -> Export Specified Packets ... ，可以选择导出所有包。在上面的图中，Packet Range 选项，选择 All Packets，导出所有包。

保存文件时，选择 pcap 格式，而不是 pcapng 格式，后者 ag_driver 还不支持。

Packet Range 下有两列数字：Captured 和 Displayed。这里保持 Displayed 就好了。

• Captured 是抓到的所有包，Displayed 是根据前面的过滤条件过滤后的包。比如 All packets 这一栏，总共抓到 2874525 个包，过滤后还有 2874007 个包。

• 如果选择 Captured，则导出的 PCAP 文件是从所有包中提取；如果选择 Displayed，则只从过滤后的包中提取。

13.1.3.3 导出指定范围内的包

如果包数太多，只想导出部分包，则可以指定导出的范围。

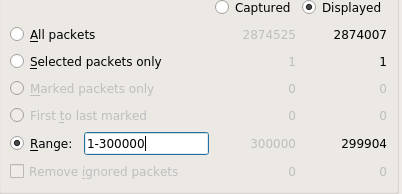

下面的例子指定的范围是 1 到 300000，这两个序号是在抓到的所有包中的序号，而实际导出的包数是 299904 个。

13.1.3.4 标记并导出特定包

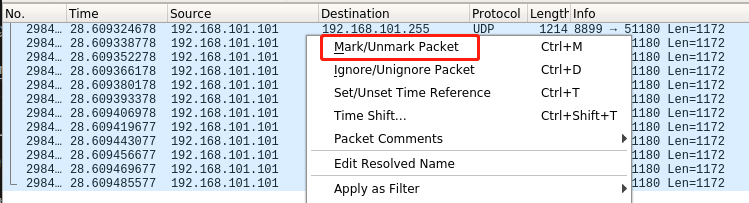

有时候需要精确指定导出哪几个包。这时可以先通过右键菜单 Mark/Unmark Packet 标记这几个包。

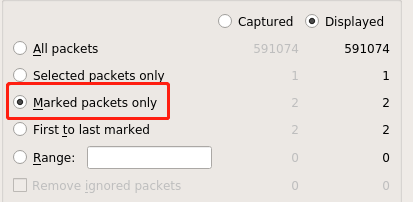

导出时，选择 Marked packets only。

13.1.3.5 标记并导出特定范围内的包

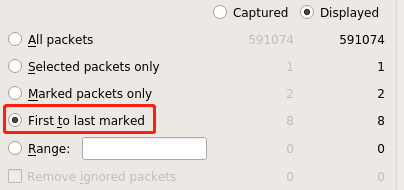

也可以先标记两个包，再导出它们两个之间的所有包。在导出时，选择 First to last marked 就可以。

13.2 使用 tcpdump 抓包

tcpdump 是 Unix/Linux 下的抓包工具。

如下的命令在网卡 eno1 上抓包，保存到文件 a.pcap，过滤条件是 UDP 协议，且目标端口为 51180 或 7788。这里抓包 30000 个，对于一般问题的分析，这个包数够用了。

sudo tcpdump -i eno1 -w a.pcap -c 30000 'udp dst port 7788 or 51180'

使用网络工具 ifconfig，可以确定网卡的名字。

不要使用选项 -i any 抓包。这个选项针对任意网卡抓包，协议为 linux cooked capture。这不是 Ethernet 格式，ag_driver 不能识别。

sudo tcpdump -i any
