3 线程模型与接口设计

3.1 概述

这个章节的本意是说明 ag_driver 的接口设计，而不是描述它的线程模型。

要求使用者了解 ag_driver 的内存运行机制，至少理论上是不应该的。但这里还是这么做了。

坚持这样做的原因是：

• 使用者实现的回调函数运行在 ag_driver 的线程中，设计不当可能导致 ag_driver 丢包。

• ag_driver 希望使用者自己管理点云实例，以避免点云的复制，反复分配和释放。这一点与它对 MSOP/DIFOP Packet 的处理类似。

所以先讲清楚线程模型，能帮助使用者更好地了解接口背后的设计考虑。

3.2 组件与线程

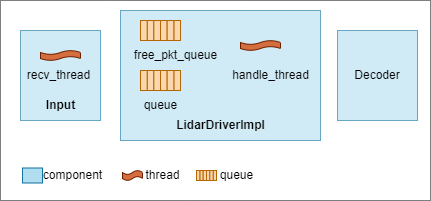

ag_driver 主要由三部分组成： Input、Decoder、LidarDriverImpl。

• Input 部分负责从 Socket、PCAP 文件等数据源，获取 MSOP/DIFOP Packet。Input 的类一般有自己的接收线程 recv_thread。

• Decoder 部分负责解析 MSOP/DIFOP Packet，得到点云。Decoder 部分没有自己的线程，它运行在 LiarDriverImpl 的 Packet 处理线程 handle_thread 中。

• LidarDrvierImpl 部分将 Input 和 Decoder 组合到一起。它从 Input 得到 Packet，根据 Packet 的类型将它派发到 Decoder。得到点云后，通过用户的回调函数传递给用户。

这里有两点值得说明：

• LidarDriverImpl 管理一个空闲 MSOP/DIFOP Packet 的队列 free_pkt_queue，和一个填充了的 Packet 的队列 pkt_queue。Input 接收前从 free_pkt_queue 得到空闲的 Packet 实例，接收后将填充好的 Packet 保存到 pkt_queue，这两者都通过 LidarDriverImpl 的两个回调函数完成。

• LidarDriverImpl 的回调函数实际上运行在 Input 的线程 recv_thread 中，它们只是简单从队列中取出 Packet 实例，或将 Packet 实例放入队列。这是简单的工作，不会拖慢 recv_thread 的运行。

将 Packet 队列的设计想法平移到点云队列，就得到 ag_driver 的接口设计了。

• 点云实例由调用者的代码自己管理，ag_driver 只要求两个回调函数，一个得到空闲的点云实例，一个返回填充好的点云。调用者的代码可以借鉴 Packet 队列的做法，管理两个点云队列，但这点并不强制要求。

• 调用者实现的两个回调函数，运行在 ag_driver 的线程 handle_thread 中。这个线程负责解析 MSOP/DIFOP Packet，如果不能及时处理它们，pkt_queue 就会溢出，ag_driver 除了报告 ERRCODE_PKTBUFOVERFLOW 之外，还会丢掉处理不了的 Packet。所以使用者的回调函数不能做任何太耗时的事情。

3.3 接口设计

这样 ag_driver 接口设计的目标就清楚了。

• 避免点云的复制、避免点云的反复分配和释放；

• 让点云的构建（填充）与点云的处理并行，两者不要互相干扰。

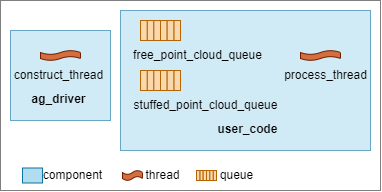

下图是设想的 ag_driver 与调用者之间交互的方式。图中略去了 ag_driver 的大部分实现细节，只留下 MSOP/DIFOP Packet 的处理线程 handle_thread。它同时也是点云的构建线程，这里以点云为说明对象，所以重命名为 construct_thread。

ag_driver 运行在线程 construct_thread 中。它

• 从调用者得到空闲的点云实例。调用者从一个空闲的点云队列 free_point_cloud_queue 得到这个实例。如果队列为空，则创建一个新的。

• 解析 MSOP/DIFOP Packet，构建（填充）点云实例。

• 将填充好的点云返还给调用者。

• 调用者将这个实例转移到另一个点云队列 stuffed_point_cloud_queue，等待处理。

调用者的点云处理代码，运行在自己的线程 process_thread 中。它

• 从待处理点云队列 stuffed_point_cloud_queue，取出一个点云实例。

• 处理这个点云实例。

• 处理后，将它放回空闲队列 free_point_cloud_queue，等待 ag_driver 再次使用。
