潘多拉 IoT Board 简介
潘多拉（Pandora）开发板也称为 IoT Board，是一款由 RT-Thread 和正点原子联合推出的基于 ARM Cortex-M4 内核的物联网开发板，主控芯片是 STM32L475，最高主频 为 80Mhz，拥有 96 KB RAM 和 512 KB Flash，并具有丰富的板载资源。
外观布局

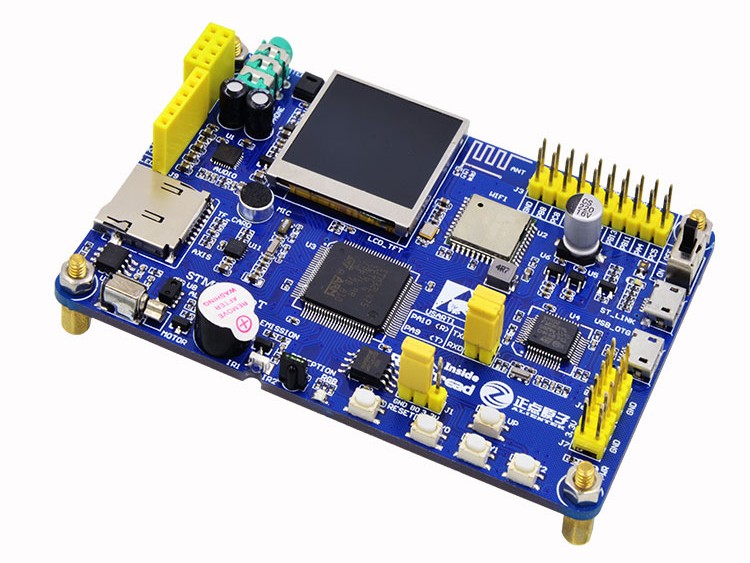

潘多拉 IoT Board 的外观和板载资源分布如下图所示。
从上图可以看出，潘多拉 STM32L4 IOT 开发板资源丰富，并且集成了 ST LINK。STM32L475 的绝大 部分内部资源都可以在此开发板上验证，同时扩充丰富的接口和功能模块，适合物联网开发者与 STM32L4 系列初学者的使用。
功能特性
简单来说，潘多拉 STM32L4 IOT 开发板具有如下特点：
- 小巧精致 —— 开发板尺寸仅 66mm x 95mm，没有过多的可拆卸器件，不易损坏，整个板子布局紧凑，美 观大方。
- 功能强大 —— 集成了一个 1.3 寸 240x240 分辨率的 TFT LCD 支持 16 位彩色显示。同时也集成了 ST LINK V2.1 仿真器，支持程序下载、仿真调试和串口通讯功能，仅需要一根 Micro USB 线就可以实 现 STM32 开发的全部需求（供电、下载、仿真、串口通讯）。
- 接口丰富 —— 开发板提供了多种标准接口，可以很方便的进行各种外设的实验和开发。
- 设计灵活 —— 板上很多资源都可以灵活配置，以满足不同条件下的使用；引出了 18 个 IO 口，方便用户扩展及使用。板载的 ST LINK V2.1 仿真器，可避免频繁插拔和携带仿真器。
- 资源丰富 —— 板载高性能音频编解码芯片、高速 SDIO WIFI 模块、温湿度传感器、光环境传感器、六 轴传感器、贴片电机、红外接收与发射头、TF 卡等常用外设，可以满足各种应用需求。
- 低功耗设计 —— 开发板上的大部分外设都可以进行低功耗设计，例如可以通过控制音频电路的开关 来降低功耗，WIFI 模块的中断唤醒引脚接在了 MCU 的 WKUP 上，传感器的电路大多有隔离电阻 （0R）方便大家测试等等设计。
板载资源
潘多拉 IoT 开发板常用板载资源说明如下：
- MCU：STM32L475，主频 80MHz，512KB FLASH ，128KB SRAM
- 外部 FLASH：W25Q128（SPI 接口，128Mbit）
- 无线芯片：AP6181 WiFi 模块
- 音频芯片：ES8388
- LCD 显示屏
- 传感器
- 六轴传感器：ICM-20608
- 温湿度传感器：AHT10
- 光强传感器：AP3216C
- 麦克风
- 常用外设
- RGB LED：1个（R 接 PE7，G 接 PE8，B 接 PE9）
- 按键：4个，WK_UP（兼具唤醒功能，PC13），KEY0（PD8），KEY1（PD9），KEY2（PD10）
- 蜂鸣器（有源）
- 其他
- 红外发射器、接收器
- 电机：TC214B
- 常用接口：WIRELESS 模块接口 、TF 卡接口 、USB 串口 、USB OTG 接口 、耳机接口
- 调试接口：板载的 ST-LINK
