9 PCAP文件 - 高级主题

9.1 简介

Asensing 雷达可以工作在如下场景。

• 单播/组播/广播模式

• 运行在VLAN协议上

• 向Packet中加入用户自己的层

• 接入多个雷达

本文说明在每种场景下，如何配置aglidar_sdk。

在阅读本文之前，请先阅读：

• 雷达用户使用手册

• 参数介绍

• 在线雷达-高级主题

9.2 一般场景

在下列场景下，使用如下配置解码PCAP文件。

• 广播/组播/单播模式

• PCAP文件中有多个雷达

common:
  msg_source: 3
  send_point_cloud_ros: true

lidar:
  - driver:
      lidar_type: A0
      pcap_path: /home/asensing/lidar.pcap
      msop_port: 51180
      difop_port: 7788
    ros:
      ros_frame_id: aglidar
      ros_send_point_cloud_topic: /aglidar_points

一个例外是：PCAP 文件中有多个雷达数据，但这些雷达目的端口相同，使用不同的目的 IP 地址来区分。这种情况不支持。

9.3 VLAN

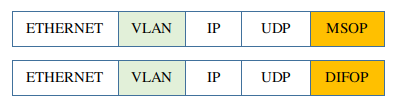

有些场景下，雷达工作在 VLAN 环境下。这时 MSOP/DIFOP 包带 VLAN 层，如下图。

ag_driver 使用 libpcap 库解析 PCAP 文件，可以得到完整的、包括 VLAN 层的 MSOP/DIFOP 包。

要剥除 VLAN 层，只需要设置 use_vlan: true。

lidar:
  - driver:
      lidar_type: A0
      pcap_path: /home/asensing/lidar.pcap
      msop_port: 51180
      difop_port: 7788
      use_vlan: true

9.4 User Layer, Tail Layer

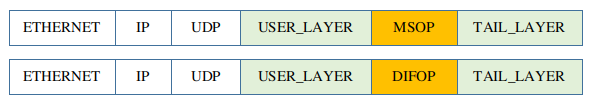

某些场景下，用户可能在 MSOP/DIFOP 数据前后加入自己的层。

• USER_LAYER 在 MSOP/DIFOP 数据之前，TAIL_LAYER 在 MSOP/DIFOP 数据之后。

这些层是 UDP 数据的一部分，所以 ag_driver 可以自己剥除他们。只需要告诉它每个层的字节数就可以。

如下的例子中，指定 USER_LAYER 为 8 字节，TAIL_LAYER 为 4 字节。

lidar:
  - driver:
      lidar_type: A0
      pcap_path: /home/asensing/lidar.pcap
      msop_port: 51180
      difop_port: 7788
      user_layer_bytes: 8
      tail_layer_bytes: 4
