继电器
在本节中,你将学习一个能够“用小电流控制大电流”的关键器件 —— 继电器(Relay)。它像一个电控开关,能让低压电路控制高压设备,是很多自动化、电源控制、电机驱动项目的核心器件。你将了解继电器的作用、工作原理、常见类型、引脚功能以及实际应用。
继电器的作用
继电器的主要作用是电气隔离与控制大功率负载。简单来说,就是你用一个微控制器的低压控制信号(比如 5V 或 3.3V)去控制一个高压或大电流的电路(比如 220V 灯泡、电风扇、电磁阀等)。
它就像一个遥控电源开关,但开关是由电磁铁控制的。
继电器的工作原理
继电器内部有一个线圈和一个机械触点组:
- 当你给线圈通电时,内部产生磁场;
- 磁力会吸引触点,让开关闭合或断开;
- 断电后磁力消失,触点恢复原状。
示例:
- 给线圈加电 → 触点闭合 → 灯亮;
- 断电 → 触点断开 → 灯灭。
这个“线圈控制触点”的机制就是继电器的核心。
继电器的结构与引脚
常见继电器(比如 SRD-05VDC-SL-C)有5 个引脚:
- 2 个线圈引脚:接控制电压(比如来自单片机的 GPIO)。
- COM(公共端):负载电路的公共端。
- NO(常开):未通电时断开,通电时闭合;
- NC(常闭):未通电时闭合,通电时断开。
你可以把 COM 想象成电源的一个插孔,NO 和 NC 像是两个可切换的插头。继电器决定插哪一个。

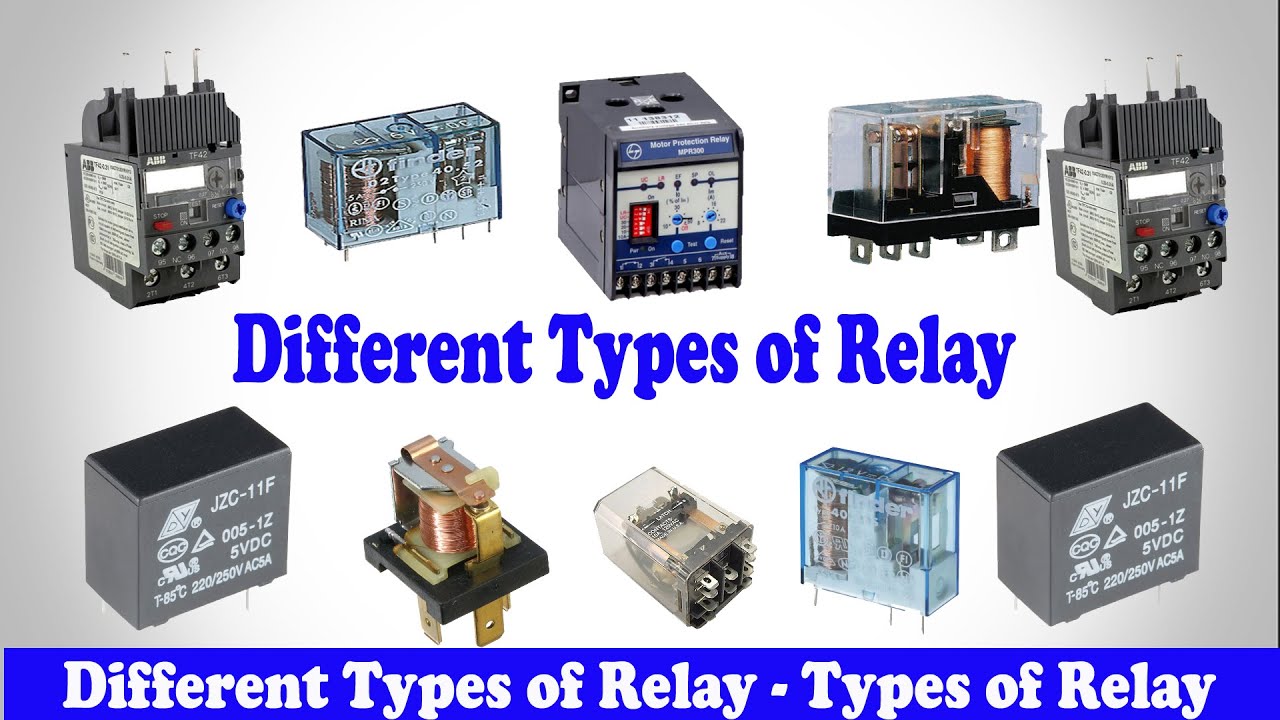

继电器的类型
继电器种类很多,常见的有以下几种:
类型 | 特点 | 应用示例 |
---|---|---|
电磁继电器 | 最常见,使用电磁铁拉动触点 | 家电 控制、开关设备 |
固态继电器(SSR) | 没有机械触点,靠电子器件切换,更静音、耐久 | 工业自动化、精密设备 |
时间继电器 | 带定时功能 | 延时启动、保护电路 |
热继电器 | 感应电流过载发热,保护设备 | 电机保护 |
对你来说,常用的是小型电磁继电器,比如 5V 驱动的那种,Arduino 上特别常见。
常见型号
型号 | 电压 | 控制电流 | 接触电流 | 特点 |
---|---|---|---|---|
SRD-05VDC-SL-C | 5V | 70~100mA | 10A | 最常用,适合 Arduino |
JQC-3FF | 5V | 90mA | 7A | 小型继电器 |
G3MB-202P(固态) | 5V | 极小 | 2A AC | 电子控制、无噪音 |
驱动电路与注意事项
1. 为啥不能直接接 MCU?
因为继电器的线圈需要的电流通常在 70~100mA,远超 GPIO 引脚的承受能力,所以你需要通过三极管驱动或使用继电器模块(模块已集成三极管、二极管、电阻等)。
2. 反向二极管不可少
线圈断电时会产生高压反冲,可能会烧毁控制器,所以需要加一个反向二极管来保护。
3. 控制电路与负载电路要隔离
继电器能实现电气隔离,但布线要注意,控制侧和负载侧电源不要混接,防止触电或烧板。
实际应用场景
- 家电控制:比如用单片机控制 220V 灯;
- 智能插座:远程控制通断电源;
- 电池保护:过压或过流断开负载;
- 工业控制:PLC 控制设备启停;
- DIY 项目:用 Arduino 自动控制风扇、灯、加热器等。
小结
继电器是电子控制领域中的一个“桥梁”,让你的小电路可以控制大功率设备。掌握它之后,你就能做出更多实用而强大的项目,比如智能家居、电机控制系统等。记得:控制端要安全,负载端要注意隔离与防护。如果你想让你的作品更“强壮”,继电器绝对值得你学习和使用!
