ICMP 协议

简介​

ICMP（Internet Control Message Protocol）协议是 TCP/IP 协议族中的一个重要协议，用于在 IP 网络上发送控制消息。它通常被用来检测网络中的错误情况，例如主机不可达、路由器故障等，并向发送方报告这些错误。此外，ICMP 也用于执行网络诊断和测量网络性能。

ICMP 协议位于 OSI 七层模型中的第三层，即网络层。它是 IP 协议的一个辅助协议，用于在 IP 网络上发送控制消息，帮助诊断和解决网络通信中的问题。因此，ICMP 在 OSI 模型中处于第三层。

ICMP 的主要作用包括：

  • 错误报告：当 IP 数据包在传输过程中发生错误时，ICMP 可以向发送方发送错误报告，以便发送方进行相应的处理。
  • 网络诊断：通过 ICMP 的一些命令和消息类型，可以进行网络诊断，例如使用 ping 命令来测试主机的可达性和网络延迟。
  • 路由器通知：路由器可以使用 ICMP 来通知其他设备有关路由变更的信息，例如路由器故障或路由路径的改变。

协议格式​

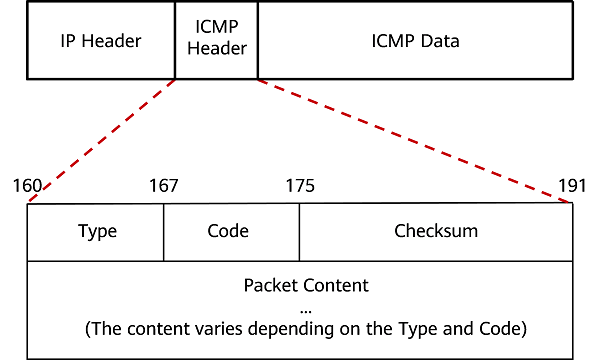

ICMP 报文的格式如下所示，包括类型、代码、校验和和数据字段。不同类型和代码的 ICMP 报文用于表示不同的消息类型和操作。

协议字段具体说明：

  • 类型（Type）：指定 ICMP 报文的类型，例如回显请求、回显应答、目的不可达等。
  • 代码（Code）：进一步说明 ICMP 报文的类型，不同的类型有不同的代码。
  • 校验和（Checksum）：用于检验 ICMP 报文的完整性。
  • 数据（Data）：包含与 ICMP 报文相关的数据，例如源 IP 地址、目的 IP 地址等。

工作流程​

  • 发送 ICMP 报文：当网络中发生错误或需要执行网络诊断时，设备会生成相应的 ICMP 报文，并通过 IP 协议将其发送到目标设备。
  • 接收 ICMP 报文：目标设备接收到 ICMP 报文后，根据报文类型和代码进行相应的处理，例如回复回显请求、发送目的不可达通知等。

小结​

ICMP 是 TCP/IP 协议族中的一个重要协议，主要用于在 IP 网络上发送控制消息，帮助诊断和解决网络通信中的问题。ICMP 是网络管理和诊断工具中不可或缺的一部分，它在保证网络通信稳定性和可靠性方面发挥着重要作用。
