CoAP 协议
简介
CoAP(Constrained Application Protocol)是一种专为受限环境下的设备(如传感器、执行器等)设计的轻量级通信协议,用于在低带宽、高时延和不稳定的网络中进行通信,是物联网中重要的通信协议。
CoAP 通常位于 OSI 七层模型中的应用层或传输层,取决于具体的实现方式。底层基于 UDP 协议,但为了弥补 UDP 传输的不可靠性,CoAP 定义了带有重传机制的事务处理机制,实现类似 HTTP 协议的请求/响应模型。
为了克服 HTTP 对于受限环境的劣势,CoAP 既考虑到数据报长度的最优化,又考虑到提供可靠通信。相对于使用文本格式的 HTTP 协议,CoAP 采用二进制格式,因此报文更加紧凑,CoAP 报文的最小长度仅仅 4 个字节,而一个 HTTP 的头大小就约有几十个字节。
协议特点
CoAP 协议具有以下特点:
- 消息模型,以消息为数据通信载体,通过交换网络消息来实现设备间数据通信;
- 对云端设备资源操作都是通过请求与响应机制来完成,类似 HTTP,设备端可通过 4 个请求方法(GET、PUT、POST、DELETE)对服务器端资源进行操作;
- 协议包轻量级,采用紧凑的二进制格式,最小长度仅为 4 字节;
- 支持可靠传输、数据重传、块传输,确保数据可靠到达;
- 支持 IP 多播, 即可以同时向多个设备发送请求;
- 非长连接通信,适用于低功耗物联网场景。
协议格式

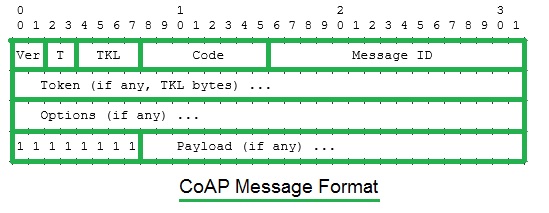

报文的格式如下所示:
协议字段具体说明:
- Ver:版本号占 2bit,固定为 01。
- T:报文类型,占 2bit,CoAP 中有四种报文类型,分别是 CON、NON、ACK 和 Reset 报文。
- TKL:标签长度指示,占 4bit,用于指示后面的 Token 占几个字节,可以取值为 0000、0001、0010、0100,分别表示没有 Token、Token 占 1 字节、Token 占 2 字节、Token 占 4 字节。
- Code:占 8bit,其中前 3bit 为 Class 部分,后 5bit 为 Detail 部分,采用 c.dd 形式来描述。在 CoAP 请求报文中表示请求方法,在 CoAP 响应报文中表示响应状态。
- Messages ID:报文序号,占 2 字节,大端格式,一组对应的 CoAP 请求和响应使用相同的报文序号。

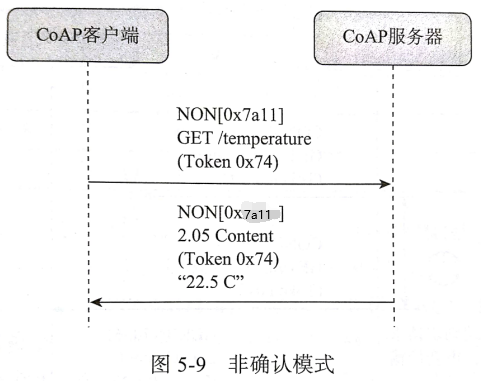

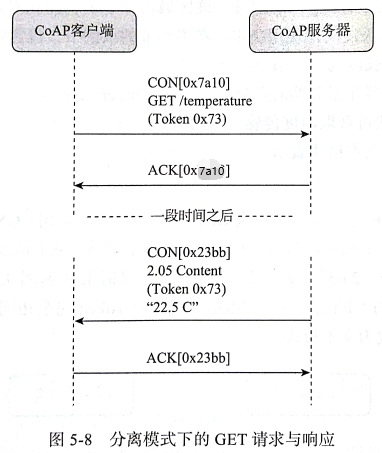

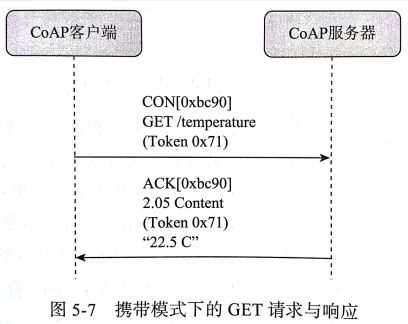

- Token:标签,长度由 TKL 标签长度指示确定,与是资源的“身份证”,CoAP 有 3 种不同的请求/响应模式,即携带模式、分离模式和非确认模式,Token 在分离模式起重要作用,携带模式可以忽略。
- Options:选项。
- 分隔符 0xFF,占1字节。
- Payload:负载。
请求/响应码
CoAP 中的 Code 字段采用 c.dd
格式来描述请求方法和响应状态,具体说明如下。
Code 值 | CoAP 请求方法 | Code 值 | CoAP 响应状态 |
---|---|---|---|
0.01 | GET方法 | 0.00 | 空报文 |
0.02 | POST方法 | 2.xx | 正确响应 |
0.03 | PUT方法 | 4.xx | 表示客户端错误 |
0.04 | DELETE方法 | 5.xx |
